Gewächshaus-Klima

Unser Angebot für die einfache Steuerung des Klimas im Gewächshaus besteht aus den zwei Standardmodellen SIMPLEX und MINOR . Für höchste Anforderungen empfehlen wir die WEB . Als steckerfertige Standard-Anlage oder als individuell angepasste Lösung – die WEB misst und regelt die Klimaverhältnisse auch in vielen Klimazonen eigenständig und effizient.

SIMPLEX – das zuverlässige Helferlein

Ein Sensor misst die Innentemperatur, im richtigen Moment öffnet und schliesst der Rohrmotor die Seitenlüftung oder die Frontklappe. So steuert die Ministra SIMPLEX automatisiert das Klima Ihres Gewächshauses ohne grossen Installationsaufwand. Das kompakte System ist durch die robuste Bauweise sehr langlebig und kann dank der kleinen Anzahl Komponenten preiswert angeboten werden.

Neu kann zusätzlich ein Regensensor angeschlossen werden. Die Treibhäuser werden bei Regen geschlossen oder, in der Steuerung umschaltbar, Kulturüberdachungen werden geöffnet. Eine Windmessung, für die Not-Windschliessung bieten wir ebenfalls an. So denkt die Ministra SIMPLEX in einfacher Weise alle nötigen Grundfunktionen ab.

Funktion im Detail

Bei der Ministra SIMPLEX 3 handelt es sich um eine preiswerte Lösung zum Ansteuern von bis zu zwei Rolltor- oder Lüftungsantrieben. Zusätzlich können mehrere Frontklappen in einer Klimazone mitbewegt werden.

Die Grundausrüstung beinhaltet den steckerfertigen Leistungsteil für zwei 230V Antriebe mit langlebigen industriellen Schaltelementen und Schalterbedienung Schliessen/Automat/Öffnen. Die eingebaute Buchse ermöglicht das einfache und wasserdichte Einstecken der für die Anwendung benötigten Sensoren. Alle Anschlüsse sind Salznebel und säurebeständig Beschriftet.

Funktion Grundgerät:

Ohne eingesteckte Sensoren dient das Grundgerät nur dazu mit dem Handschalter die Antriebe zu öffnen oder zu schliessen.

Funktion Optionen:
Thermostat mit Magnethalterung: Frei einstellbare Temperatur wo das Gewächshaus geöffnet oder geschlossen werden soll;

Regensensor: Öffnet oder Schliesst das Gewächshaus bzw. die Kulturüberdachung bei Regen;

Windsensor: Schliesst das Gewächshaus ab 30 oder 50km/h für 32 oder 64min. Die Fixwerte können umgestellt werden;

Alle Sensoren könne mit wasserdichten Industrieverlängerungskabel individuell verlängert werden.

Dieses Produkt ist sehr kostenoptimiert und eignet sich besonders für kleine Gewächshäuser.

Technische Daten

Anschluss	2,5m Anschlusskabel
Grösse (Steuerung), Wasserschutz	300x200x130mm, IP66
Anschluss Antriebe	Zwei Buchsen, wovon eine ab Werk wasserdicht verschlossen ist.
Anschluss Sensoren	Die Sensoren können über Industriesteckverbinder M12 wasserdicht angeschlossen werden.

Lieferumfang

Ministra SIMPLEX Steuerungsmodul
Zusatzausrüstungen gemäss Leistungskatalog
Antriebe gemäss Leistungskatalog

Download Simplex PDF | Download Antriebe PDF | Projekte

MINOR – der zukunftsgerichtete Ersatz

Bestehende – in die Jahre gekommene – Systeme auf den aktuellen technologischen Stand bringen? Genau dafür wurde die Ministra MINOR konzipiert! Das Produkt bildet die Grundlage für Kleinanlagen. Kleinanlagen aus unserem Haus können mit der MINOR-Steuerung jederzeit einheitlich in einer Grossanlage zusammengefasst und zentral bedient werden. Für die Modernisierung Ihres Betriebs müssen Sie keine riskante Grossinvestition tätigen. Der Automatisierungsgrad Ihrer Anlagen wächst Schritt für Schritt mit dem Unternehmen mit.

Funktion im Detail

Zum temperaturabhängigen Steuern von Antriebseinheiten (Seiten-, Front- oder Firstlüftung; mehrere Antriebe parallel schaltbar). Erfassen der Haustemperatur über einen mitgelieferten Temperatursensor. Die Windgeschwindigkeit wird über einen ebenfalls mitgelieferten, mechanischen Windsensor von der Steuerung erfasst und ausgewertet.

Folgende Werte werden bei der Auslieferung hinterlegt:
- Offsettemperatur (Ab welcher Temperaturabweichung soll die Lüftung reagieren);
- Regelpause (Wartezeit vom letzten Fahren der Lüftung bis zur nächsten Korrektur);
- Schrittteilung der Lüftung;
- Windgeschwindigkeit (Schliessen der Lüftung);
- Zeitwert Wind (Wie lange soll die Lüftung geschlossen bleiben, bis der Automat die Lüftung wieder öffnen darf);

Die Betriebsart Hand/Automat schaltet automatisch nach 3min um. Die Signalisierung des Betriebsmodus wird über Blinkcodes der Taster ausgegeben. Ein Handeingriff zum Öffnen/Schliessen ist jederzeit über die beiden Taster möglich. Der geführter Lüftungseinrichtbetrieb mit Blinkcodierung ist über die beiden Tasterleuchten vorgesehen.

ACHTUNG: Bei den Ministra MINOR-Produkten handelt es sich um eine Materiallieferung.
Zur Steuerung werden Antriebe und Sensoren lose mitgeliefert. Für die Montage, Verkabelung, Hardware-Engineering (wie wird was genau angeschlossen, dass es funktioniert), Bau/Umbau des Leistungsteils der Antriebe und für die Inbetriebnahme wird eine Elektrofachkraft benötigt.

Das Produkt bietet dem Kleinbetrieb für die Zukunft Vorteile, ohne die Kosten zu sprengen.

Mehrwert gegenüber Mitbewerberprodukten der gleichen Grösse:

Farbiger Touchpanel mit Trendfunktion und intuitiver Bedienung;
Windsensor mit Windstufen- und Not-Windschliessfunktion;
CoolMorning/WarmEvening;
Äusserst robuste Industriekomponennten (z.B. Taster 5’000’000 Schaltspiele und die Einzelteile kann jeder Elektriker austauschen;
Elektrische Schaltelemente des Motors können einzeln getauscht werden (kein Komplettaustausch der Steuerung nötig);
Die Steuerung kann jederzeit mit weiteren Steuerungen aus unserem Haus zu einer Grossanlage zusammengefasst werden.
Fernbedienung über die Touchpanel weiterer Steuerungen aus der Produktlinie Ministra möglich;
Kunstoffgehäuse UV beständig und Wasser- undFremdkörperschutz IP65;
Auch grössere Schaltschränkgehäuse lieferbar, wenn der örtliche Elektriker noch Leistungsteile einbauen möchte;
Kann für das direkte Schalten mit verstärkten Schaltelementen optional ausgerüstet werden;
Funktionen für Regensensor integriert und kann angeschlossen werden;

Technische Daten

Anschluss	Nach mitgeliefertem Anschlussschema durch ihren Hauselektriker
Grösse (Steuerung)	300x300x130, oder individuell auch grössere Schaltschränke bestellbar
Schaltvermögen	Standard: 6A (bei 250V, AC15) oder optional 4 kW, 9A (bei 400V, AC3)

Lieferumfang MINOR Variante fix

Ministra MINOR Steuerung, eine Klimazone, eine Motorgruppe, Touchpanel, Tasterbedienung
Windsensor
Kultur-Temperatursensor
Anschluss- und Bedienungsanleitung

Lieferumfang MINOR Variante modular, Grundausrüstung

Ministra MINOR Steuerung, zwei Klimazonen, zwei Motorgruppe, Touchpanel
Windsensor
Zwei Kultur-Temperatursensoren
Anschluss- und Bedienungsanleitung
sehr viele Erweiterungsmöglichkeiten. Siehe Leistungskatalog im Donwload PDF-Bereich.

Download PDF | Projekte

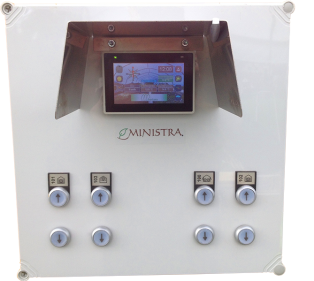

WEB – die modulare Alleskönnerin

Volle Kontrolle und Automatisation im Landwirtschaftsbetrieb?

Unsere Ministra WEB machts möglich!

Die in Bedienung, Funktionalität und Sensorik stets weiterentwickelte und ausgereifte Steuerung bietet umfangreiche Funktionen wie z.B. Alarmierung, Heizung oder Trending. In der kostenoptimierten Grundausstattung bedient die WEB-Steuerung eine Antriebsgruppe. Für anspruchsvolle Grossanlagen werden die Komponenten und die Programmierung perfekt auf das jeweilige Projekt individuell angepasst.

Konzept

Das Steuerungskonzept ist voll modular und zukunftsgerichtet. Der schrittweise Ersatz von bestehenden Steuerungen (Klimaregelung und Bewässerung) ist über Jahre verteilt möglich. Jede Steuerungseinheit (meist eine oder zwei Klimazonen so wie die Bewässerungscontroller) sind für sich autonom funktionierend.

Meteodaten, globale Heizungswerte so wie die webbasierte Bedienung werden über das Ethernet-Netzwerk ausgetauscht. Ethernet ist in jedem Haus, welches über Internet verfügt, schon vorhanden. Ohne Mehrkosten kann die Anlage ebenfalls am Kunden-PC bedient werden. Eine Security Cloud Anbindung, um die Anlage weltweit sicher vor Hackerangriffen geschützt zu bedienen, steht ebenfalls zur Verfügung.

Gleichzeitig überwacht jede Steuerungseinheit die andere. So fällt bei einem Spannungsausfall nicht die ganze Anlage aus sondern nur die betroffene Steuerungseinheit. Alle anderen Steuerungseinheiten alarmieren innert kurzer Zeit den Anlagenbetreiber.

Die volle Vernetzung der ebenfalls in der Industrie eingesetzten Standardkomponenten der Firma Phoenix Contact AG garantieren eine hohe Ersatzteilverfügbarkeit über Jahrzehnte zurück und gewährleisten auch in Zukunft den Anschluss an neue Systeme.

Kleinanlagen können jederzeit zu einer einheitlichen Grossanlage zusammengefasst werden.

Funktion im Detail

Die einfachen Grundfunktionen der Lüftungsantriebe der Ministra WEB sind analog der Minisra-MINOR programmiert. Einfachheit in der Bedienung und nachvollziehbares Regelverhalten stehen im Zentrum. Mit Zusatzfunktionen wie Alarmierung, Heizung, Energieschirm, Deckenlüfter, Rolltorfunk, CoolMorning & WarmEvening, Bewässerung, windrichtungsabhängiges Lüften, Frostschutzsperren, Trendingfunktionen, und Bedienung über Tablet oder Weltweit, ist alles möglich.

Die genaue Umschreibungen der umfangreichen Funktionspalette finden Sie hier als Donwload. Gerne beantworten wir Ihre Fragen auch Telefonisch oder per E-Mail. Wir freuen uns auf Ihre Kontaktaufnahme!

Pro Steuerung wird ein eigenes Elektroschema erstellt wo jedes Element der Anlage dokumentiert ist. Die Anlagen halten die aktuellen Normen des Schaltanlagenbaus so wie der elektromagnetischen Verträglichkeit für industrielle Umgebung ein. Die CE-Konformität wird dokumentiert und eingehalten.

Viel Technik zum vernünftigen Preis – mit hohen Einfluss auf Komfort und Fffizienz.

Technische Daten

Anschluss	2,5m Anschlusskabel 230VAC T12-Stecker \| 3x400V EURO-Stecker 5pol, 16/32A
Grösse (Steuerung) eine Klimazone	300x300x135mm bis 600x400x340 (inkl. Schattendach Touchpanel)
Antriebe	Alle Antriebe können angesteuert werden.

Lieferumfang gemäss Angebot

Ministra WEB, pro eine oder zwei Klimazonen eine unabhängige Steuerung.
Antriebe und Sensoren steckerfertig verkabelt, vorkonfiguriert und bereits vor dem Versand in Betrieb genommen.
Wasserdichte Verlängerungskabel.
Elektroschema und Kabelplan der Anlage
Montage- und Bedienungsanleitung

Download Grundausrüstung PDF | Download Antriebe PDF | Projekte
