Ministra-Steuerungen für das automatisierte Giessen werden zusammen mit erfahrenen Bewässerungsanlage-Bauern entwickelt, getestet und optimiert.

AQUA - bewässert genau richtigen

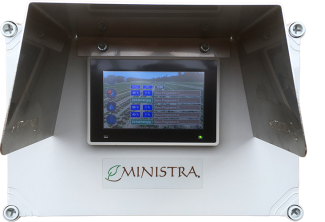

Den Pflanzen im richtigen Moment, die benötigte Menge Wasser geben. Was für den Menschen oft eine Herausforderung darstellt, das löst die Ministra-AQUA vollautomatisch. Vier im Feld platzierte Sensoren messen Bodentemperatur und Bodenfeuchtigkeit und geben die Informationen über den Sensormultiplexer an die Steuerungseinheit weiter. Für die Sicherstellung der Mindestbodenfeuchte kann in der AQUA-Steuerung ein Minimalwert eingestellt werden. Zudem wird am Touchpanel eines von fünf Bewässerungsprogrammen ausgewählt, welches dann die Benetzung bedarfs- und zeitabhängig regelt.

Konzept

Das Steuerungskonzept ist voll modular und zukunftsgerichtet. Der schrittweise Ersatz von bestehenden Steuerungen (Klimaregelung und Bewässerung) ist über Jahre verteilt möglich. Jede Steuerungseinheit (meist eine oder zwei Klimazonen so wie die Bewässerungscontroller) sind für sich autonom funktionierend.
Meteodaten, globale Heizungswerte so wie die webbasierte Bedienung werden über das Ethernet-Netzwerk ausgetauscht. Ethernet ist in jedem Haus, welches über Internet verfügt,  schon vorhanden. Ohne Mehrkosten kann die Anlage ebenfalls am Kunden-PC bedient werden. Eine Security Cloud Anbindung, um die Anlage weltweit sicher vor Hackerangriffen geschützt zu bedienen, steht ebenfalls zur Verfügung.

Gleichzeitig überwacht jede Steuerungseinheit die andere. So fällt bei einem Spannungsausfall nicht die ganze Anlage aus sondern nur die betroffene Steuerungseinheit. Alle anderen Steuerungseinheiten alarmieren innert 10 Sekunden den Anlagenbetreiber.

Die volle Vernetzung der ebenfalls in der Industrie eingesetzten Standardkomponenten der Firma Phoenix Contact AG garantieren eine hohe Ersatzteilverfügbarkeit über Jahrzehnte zurück und gewährleisten auch in Zukunft den Anschluss an neue Systeme.

Funktion im Detail

Den 5 Bewässerungsprogrammen werden die 4 Sensoren und 8 Bewässerungsventile frei zugewiesen. Nach dem Einstellen der jeweiligen Programmtrockenschwelle stellt das System die automatische Bewässerung sicher. Die detaillierte Umschreibung der Funktion entnehmen sich bitte dem Leistungskatalog im Donwload-Bereich.

  • Anzeige des Anlagenstatus über „Smiley“-Ampel

  • Alle Kundeneinstellungen der Sensor-, Programm-, und Ventil-Datensätze werden auf der SD-Card in der Steuerung dauerhaft gespeichert. So können sie ohne langen Konfigurationsaufwand auf eine andere Steuerungen übertragen werden.

  • Die Bewässerungssteuerung kann jederzeit mit weiteren Bewässerungssteuerungen der Ministra-Reihe so wie den Klimarechner der KaempferEngineering GmbH verbunden und erweitert werden.

  • 4,3“ resistiver Industrie-Touchpanel für nasse und raue Umgebung, inkl. rostfreiem Sonnenschutzdach

  • Gehäuse Polykarbonat, UV-Beständig

  • IP-Schutz des Steuerungssystems: IP65

Technische Daten

Anschluss Netz
230VAC/50Hz, 2A, 1m Anschlusskabel, Stecker T12
Anschluss von 8 Bewässerungsventilen
2x 5pol, M12; Ventilstecker-Set 2x Nr.: 458’238. Die Ventilspulen sind in 24VDC zu wählen;
Anschluss Multiplexer und Sensoren
5pol, M12 Industriestecksystem IP67; Kabel äusserst robuste, UV-beständige PUR-Ausführung;
Werkzeuglos mit Verlängerungskabel erweiterbar.
Grösse (Steuerung Ministra-AQUA)
300x200x280mm (inkl. Schattendach Touchpanel)
Grösse (Sensor-Multiplexer)
250x175x75mm

Lieferumfang, jeweils gemäss Angebot

Alle Komponenten sind steckerfertig verkabelt, vorkonfiguriert und bereits vor dem Versand in Betrieb genommen worden.
  • 1x Steuergerät Ministra-AQUA, inkl. Wandbefestigungslaschen und Touch-Bedienungsstift;
  • 1x Sensormultiplexer, inkl. 10m Verbindungskabel zum Steuergerät Ministra-AQUA;
  • 4x Bodenfeuchtesensoren, inkl. je 5m Kabel
  • Bedienungsanleitung
Download PFD

AQUALINO - sagt stopp wenn's genug ist

Die wertvolle Ergänzung Ihres bestehenden Bewässerungscomputers. Die Bodenfeuchte messen und im richtigen Moment weitere Bewässerungssequenzen unterbrechen, das macht die Ministra-AQUALINO vollautomatisch. Vier im Feld platzierte Sensoren messen Bodentemperatur und Bodenfeuchtigkeit. Die Messwerte der Sensoren werden frei auf zwei Messkanäle aufgeteilt. Pro Messkanal kann die Feuchtigkeit für Bewässerungsstopp und einen erneuten Bewässerungsstart eingestellt werden. Die Bedienung erfolgt Vorort über das leuchtstarke OLED-Display oder/und über die Visualisierung des integrierten Webservers.

Funktion im Detail

Die 4 Sensoren werden auf 2 Messkanäle frei zugewiesen. Nach dem Einstellen der jeweiligen Trocken- und Nassschwellen stellt das System das Unterbrechen der automatische Bewässerung sicher. Die detaillierte Umschreibung der Funktion entnehmen sich bitte dem Leistungskatalog im Donwload-Bereich.

  • Anzeige des Sensorstatus über das leuchtstarkes OLED-Display.

  • Digitales unterbrechen von 2 Bewässerungsgruppen.

  • Die Bewässerungssteuerung kann jederzeit mit weiteren Bewässerungssteuerungen der Ministra-Reihe so wie den Klimarechner der KaempferEngineering GmbH verbunden und erweitert werden.

  • Integriert ist ein leistungstarker Webserver für die Visualisierung aller Werte (inkl. Trending) des Messsystems. Bedienung über Home-Netzwerk möglich.

  • Optional können die Messwerte der beiden Messkanäle so wie weitere Anlage- und Sensorwerte über Industrieschnittstellen ausgegeben werden
    (0-10V; 0/4-20mA; digitale Kaskade; MODBUS-TCP).

  • Gehäuse Polykarbonat, UV-Beständig

  • IP-Schutz des Steuerungssystems: IP65

Technische Daten

Anschluss Netz
230VAC/50Hz, 2A, 1m Anschlusskabel, Stecker T12

Grösse

300x300x135mm

Anzeige

2-Zeilen-OLED-Display und Page-Webserver über Home-Netzwerk (kundenseitig)

Lieferumfang, jeweils gemäss Angebot

Alle Komponenten sind steckerfertig verkabelt, vorkonfiguriert und bereits vor dem Versand in Betrieb genommen worden.
  • 1x Steuergerät Ministra-AQUALINO, inkl. Wandbefestigungslaschen;
  • 4x Bodenfeuchtesensoren, inkl. je 5m Kabel
  • Bedienungsanleitung
